主要零件材料Materials of main parts

設計標準Design standards
技術規模：日標
設計標準:  JIS B2071
結構長度:   JIS B2072
連接法蘭：JIS B 2072 B2214
實驗與檢驗：JIS B2003
Technical specification: JS
Design Standard: JIS B2071
Face to Face: JIS B2072
Flanged Ends: JIS B2072 ,B2214
Test and Inspection :JIS B2003

性能規范Specifications
公稱壓力: 10K 20K
強度試驗: PT2.4 , 5.8Mpa
密封試驗: 1.5 , 4.0Mpa
上密封試驗: 1.5 , 4.0Mpa
氣體密封實驗：0.6Mpa
閥門主體材料: WCB(C),CF8(P),CF3(PL),
CF8M( R) ，CF3M( RL)
適用介質: 水、蒸汽.油品，硝酸類，醋酸類
適用溫度: -29 ~180℃

Nominal pressure:10K 20K
 Seal Test: 1.5,4.0Mpa
The seal test: 1.5 4.0Mpa
Gas seal test 0.6Mpa
Valve body material: WCB (C)， CF8 (P), the
CF3 (PL),CF8M (R),CF3M (RL)
Suitable medium: water, steam, oil products,
nitric acid, acetic acid
Suitable temperature:-29 ~180℃

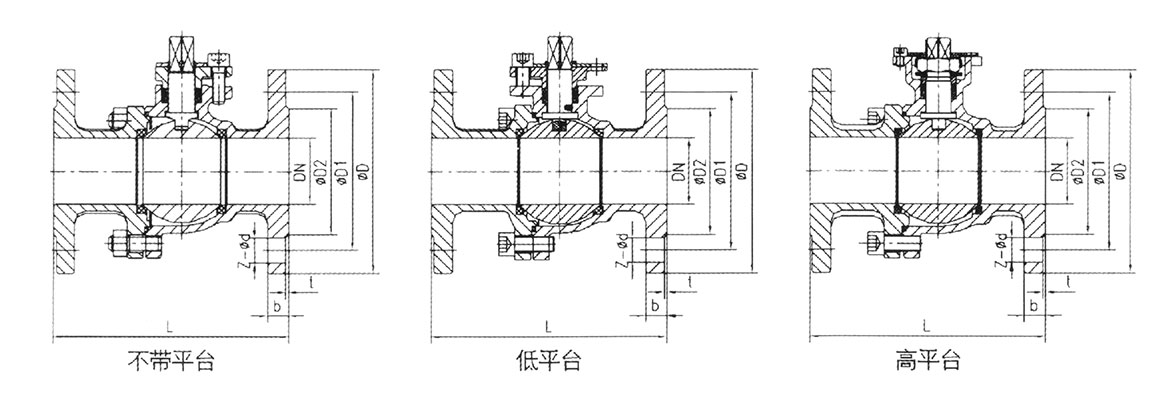

主要外形尺和連接尺寸 The main dimensions and connection dimensions

目標（JS）：10K       單位：mm

公稱通徑 DN(mm)		L	D	D1	D2	b	f	Z-Φd
in	DN
1/2”	15	108	95	70	52	12	1	4-Φ15
3/4”	20	117	100	75	58	14	1	4-Φ15
1”	25	127	125	90	70	14	1	4-Φ19
1 ?”	32	140	135	100	80	16	2	4-Φ19
1 ?”	40	165	140	105	85	16	2	4-Φ19
2”	50	178	155	120	100	16	2	4-Φ19
2 ?”	65	190	175	140	120	18	2	4-Φ19
3”	80	203	185	150	130	18	2	8-Φ19
4”	100	229	210	175	155	18	2	8-Φ19
5”	125	356	250	210	185	20	2	8-Φ23
6”	150	394	280	240	215	22	2	8-Φ23
8”	200	457	330	290	265	22	2	12-Φ23
10”	250	533	400	355	325	24	2	12-Φ25
12”	300	610	445	400	370	24	2	16-Φ25
14”	350	686	推薦搜索: 日標法蘭球閥廠家 日標法蘭球閥生產廠家 日標法蘭球閥現貨 日標法蘭球閥定制 日標法蘭球閥價格 日標法蘭球閥庫存 日標法蘭球閥品牌 日標法蘭球閥工廠 日標法蘭球閥供應商 日標法蘭球閥優惠 客服熱線 0577-86860758 掃一掃 關注凱豪閥門 產品介紹 不銹鋼球閥 截止閥 不銹鋼閘閥 止回閥 過濾器 新聞資訊 市場活動 行業動態 公司資訊 技術支持 常見問題 售后服務 關于我們 關于凱豪 企業文化 企業榮譽 聯系我們 2017 中國·凱豪閥門有限公司 版權所有 技術支持：騰科網絡有限公司 浙ICP備2024084500號-1 友情鏈接： 不銹鋼球閥 會議室拼接屏 低溫水浴振蕩器 單極滑觸線 恒溫恒濕環境箱
