主要零件材料Materials of main parts
材料名稱MateriaName
SY11-(16-64)C
SY11-(16-64)P
SY11-(16-64)R
閥體 Body
WCB
ZG1Cr18Ni9Ti
CF8
ZG1Cr18Ni12Mo2Ti
CF8M
閥蓋 Bonnet
過濾網(wǎng)Mesh
1Cr18Ni9Ti
304
1Cr18Ni12Mo2Ti
316
填料Gland Packing
聚四氟乙烯Polytetrafluoroethylene（PTFE）

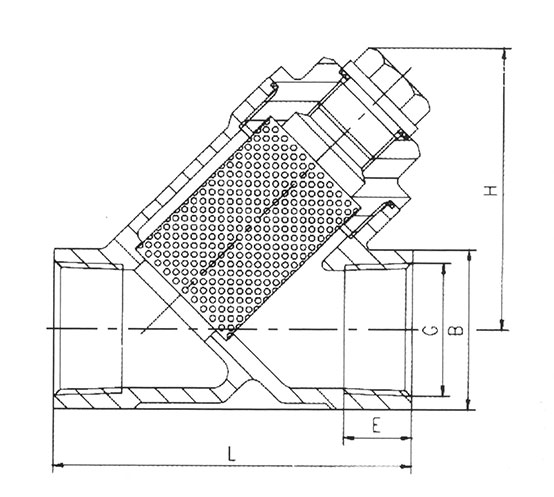

主要外形尺寸 Main outer size
DN
G
L
E
B
H
8
1/4”
64
12
24
44
10
3/8”
15
1/2”
14
26
20
3/4”
75
32
52
25
1”
89
17
41
1?”
102
49
68
40
118
56
76
50
2”
139
22
69
88
65
2?”
180
28
84
110
80
3”
200
96
135
性能規(guī)范Specifications公稱壓力:PN1.6,2.5,4.0,6.4MPa強度試驗壓力: PT2.4,3 .8,6 0,9.6MPa適用介質(zhì): SY11-(16-64)C 水、油品、氣適 用溫度:-29-~180 ℃適用介質(zhì): SY11-(16-64)P 硝酸類SY11-(16-64)R 醋酸類
Nominal pressure; PN 1.6,2.5.4.0,6.4MPaStrength testing pressure :PT2.4,3.8,6.0,9.6MPaApplicable media:SY11-(16-64)C Water.Oil.GasApplicable temperature: -29-~180 ℃SY11-(16-64)P Nitric acidSY11-(16-64)R Acetic acid
